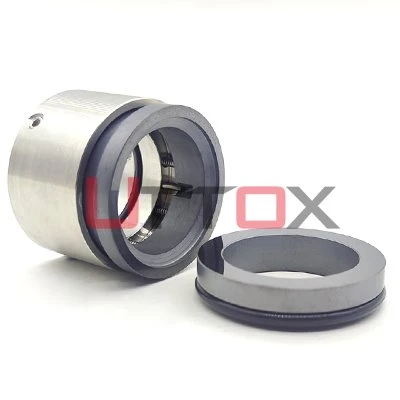

● Tüüp 491 mitme vedruga mehaanilised tihendid

Tööpiirangud:

● Temperatuur: -20 ℃ - +180 ℃

● Rõhk: ≤ 25 baari

● Kiirus: ≤ 15m/s

● Võlli suurus: 18mm - 100mm

Materjalid:

● Tihendusrõngad: A, B, Q1/12, Q2/22, U1/12, U2/22

● Elastomeerid: VITON, EPDM, NBR, FFKM, AFLAS

● Metallosa: SS304, SS316

Montaaži Dwg:

Mõõdud (mm):

D	D3	D2	D7	L1	L2
18	32.3	27	33	30	7.5
20	34.3	29	35	30	7.5
22	36.3	31	37	30	7.5
24	38.3	33	39	30	7.5
25	39.3	34	40	30	7.5
28	42.3	37	43	35	7.5
30	44.3	39	45	35	7.5
32	46.3	42	48	35	7.5
33	47.9	42	48	35	7.5
35	49.5	44	50	35	7.5
38	54.3	49	56	35	9
40	56.1	51	58	35	9
43	59.1	54	61	35	9
45	61.1	56	63	35	9
48	64.1	59	66	35	9
50	66.1	62	70	35	9.5
53	71	65	73	35	11
55	71.1	67	75	35	11
60	77.1	72	80	35	11
65	83	77	85	35	11
68	91	81	90	35	11.3
70	86.1	83	92	35	11.3
75	98.4	88	97	48	11.3
80	104.8	95	105	48	12
85	108	100	110	48	12
90	114.3	105	115	48	14
100	123.8	115	125	48	14

Seotud sissejuhatus

Mehaanilise tihendi tööpõhimõte ja rakendus:

Mehaanilisel tihendustehnoloogial on aastatepikkune ajalugu. Erinevate tööpõhimõtete järgi võib mehaanilise tihendamise tehnoloogia jagada staatiliseks ja dünaamiliseks tihendamiseks.

Mehaanilise tihendi staatiline tihend viitab kahe suhteliselt staatilise osa ühenduspindade vahelisele tihendile; mehaanilise tihendi dünaamiline tihend viitab tihendustehnoloogiale kahe suhteliselt liikuva osa ühenduspindade vahel.

Pöörleva võlli dünaamilise tihendusena on mehaaniline tihend oluline osa lekke vältimiseks, energia säästmiseks ja keskkonnasaaste kontrollimiseks toodetud mehaanilistes seadmetes. Viimase kümne aasta jooksul on mehaaniliste tihendite tehnoloogia palju arenenud ja seda on laialdaselt kasutatud elektrienergia, laevaehituse, kosmosetööstuse, naftakeemiatööstuse jne valdkondades. Naftakeemiatööstuse statistika kohaselt kasutatakse 80–90% tsentrifugaalpumpadest mehaanilised tihendid. Tööstuslikult arenenud riikides moodustab pöörlevate masinate tihendusseadmetes mehaaniliste tihendite kogus üle 90% kõigist kasutatavatest tihenditest. Praegu on mehaaniline tihend muutunud vedelikutihendustehnoloogia kõige olulisemaks dünaamilise tihendi vormiks.
